電鑄標牌工藝是一種通過電解沉積金屬來制作精密標牌的技術(shù)，常用于高端品牌標識、電子產(chǎn)品銘牌等。以下是工藝中需要注意的關(guān)鍵要點：

1. 模具設(shè)計與制作
材料選擇：模具通常用光敏樹脂、不銹鋼或銅，需保證表面光滑無瑕疵。
脫模斜度：設(shè)計時需預留輕微斜度（1°~3°），便于脫模，避免損傷金屬層。
表面處理：模具表面需導電化處理（如化學鍍銀或涂導電漆），確保金屬能均勻沉積。

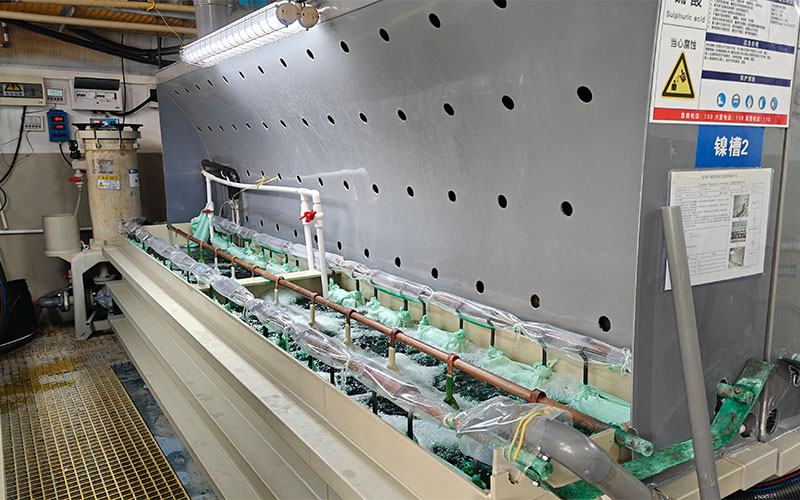

2. 電鑄液控制
成分穩(wěn)定性：常用鎳、銅電鑄液，需定期過濾去除雜質(zhì)，維持金屬離子濃度。
溫度與pH值：鎳電鑄液溫度通常控制在45~60℃，pH值3.5~4.5；銅電鑄液需控制硫酸銅濃度和酸度。
添加劑：加入光亮劑、整平劑等改善沉積層質(zhì)量，避免毛刺或粗糙。

3. 電鑄參數(shù)優(yōu)化
電流密度：過高會導致沉積層疏松，過低則效率低（鎳電鑄常用1~10 A/dm2）。
時間控制：根據(jù)標牌厚度調(diào)整時間，通常每小時沉積20~30微米，過厚易應力開裂。
攪拌與循環(huán)：保持電解液流動，避免濃度極化，提高均勻性。

4. 后處理工藝
脫模：輕柔分離標牌與模具，必要時用溫水或超聲波輔助。
清洗：徹底去除殘留電解液，防止腐蝕（尤其鎳層需中和處理）。
加固與鍍層：薄壁標牌可背面填充環(huán)氧樹脂；表面可鍍鉻、金等增強耐磨或裝飾性。

5. 常見問題與對策
氣泡/針孔：加強電解液脫氣，調(diào)整電流密度或加入潤濕劑。
邊緣毛刺：優(yōu)化模具邊緣精度，降低局部電流密度。
分層翹曲：控制內(nèi)應力（如使用低應力鎳電鑄液），或退火處理。

6. 環(huán)保與安全
廢液處理：電鑄液含重金屬，需中和沉淀后專業(yè)回收，符合環(huán)保法規(guī)。
防護措施：操作時穿戴防酸手套、護目鏡，車間通風防腐蝕氣體。

7. 質(zhì)量檢驗
厚度檢測：用渦流測厚儀或顯微鏡抽查。
附著力測試：百格刀劃痕法驗證鍍層結(jié)合強度。
外觀檢查：確保無裂紋、氣泡、色差等缺陷。

通過嚴格控制上述環(huán)節(jié)，可確保電鑄標牌的高精度、美觀性和耐久性。對于復雜圖案，建議先進行小批量試產(chǎn)驗證工藝參數(shù)。電鑄標牌工藝是一種通過電解沉積金屬來制作精密標牌的技術(shù)，常用于高端品牌標識、電子產(chǎn)品銘牌等。以下是工藝中需要注意的關(guān)鍵要點：

1. 模具設(shè)計與制作
材料選擇：模具通常用光敏樹脂、不銹鋼或銅，需保證表面光滑無瑕疵。
脫模斜度：設(shè)計時需預留輕微斜度（1°~3°），便于脫模，避免損傷金屬層。
表面處理：模具表面需導電化處理（如化學鍍銀或涂導電漆），確保金屬能均勻沉積。

2. 電鑄液控制
成分穩(wěn)定性：常用鎳、銅電鑄液，需定期過濾去除雜質(zhì)，維持金屬離子濃度。
溫度與pH值：鎳電鑄液溫度通?？刂圃?5~60℃，pH值3.5~4.5；銅電鑄液需控制硫酸銅濃度和酸度。
添加劑：加入光亮劑、整平劑等改善沉積層質(zhì)量，避免毛刺或粗糙。

3. 電鑄參數(shù)優(yōu)化
電流密度：過高會導致沉積層疏松，過低則效率低（鎳電鑄常用1~10 A/dm2）。
時間控制：根據(jù)標牌厚度調(diào)整時間，通常每小時沉積20~30微米，過厚易應力開裂。
攪拌與循環(huán)：保持電解液流動，避免濃度極化，提高均勻性。

4. 后處理工藝
脫模：輕柔分離標牌與模具，必要時用溫水或超聲波輔助。
清洗：徹底去除殘留電解液，防止腐蝕（尤其鎳層需中和處理）。
加固與鍍層：薄壁標牌可背面填充環(huán)氧樹脂；表面可鍍鉻、金等增強耐磨或裝飾性。

5. 常見問題與對策
氣泡/針孔：加強電解液脫氣，調(diào)整電流密度或加入潤濕劑。
邊緣毛刺：優(yōu)化模具邊緣精度，降低局部電流密度。
分層翹曲：控制內(nèi)應力（如使用低應力鎳電鑄液），或退火處理。

6. 環(huán)保與安全
廢液處理：電鑄液含重金屬，需中和沉淀后專業(yè)回收，符合環(huán)保法規(guī)。
防護措施：操作時穿戴防酸手套、護目鏡，車間通風防腐蝕氣體。

7. 質(zhì)量檢驗
厚度檢測：用渦流測厚儀或顯微鏡抽查。
附著力測試：百格刀劃痕法驗證鍍層結(jié)合強度。
外觀檢查：確保無裂紋、氣泡、色差等缺陷。

通過嚴格控制上述環(huán)節(jié)，可確保電鑄標牌的高精度、美觀性和耐久性。對于復雜圖案，建議先進行小批量試產(chǎn)驗證工藝參數(shù)。
